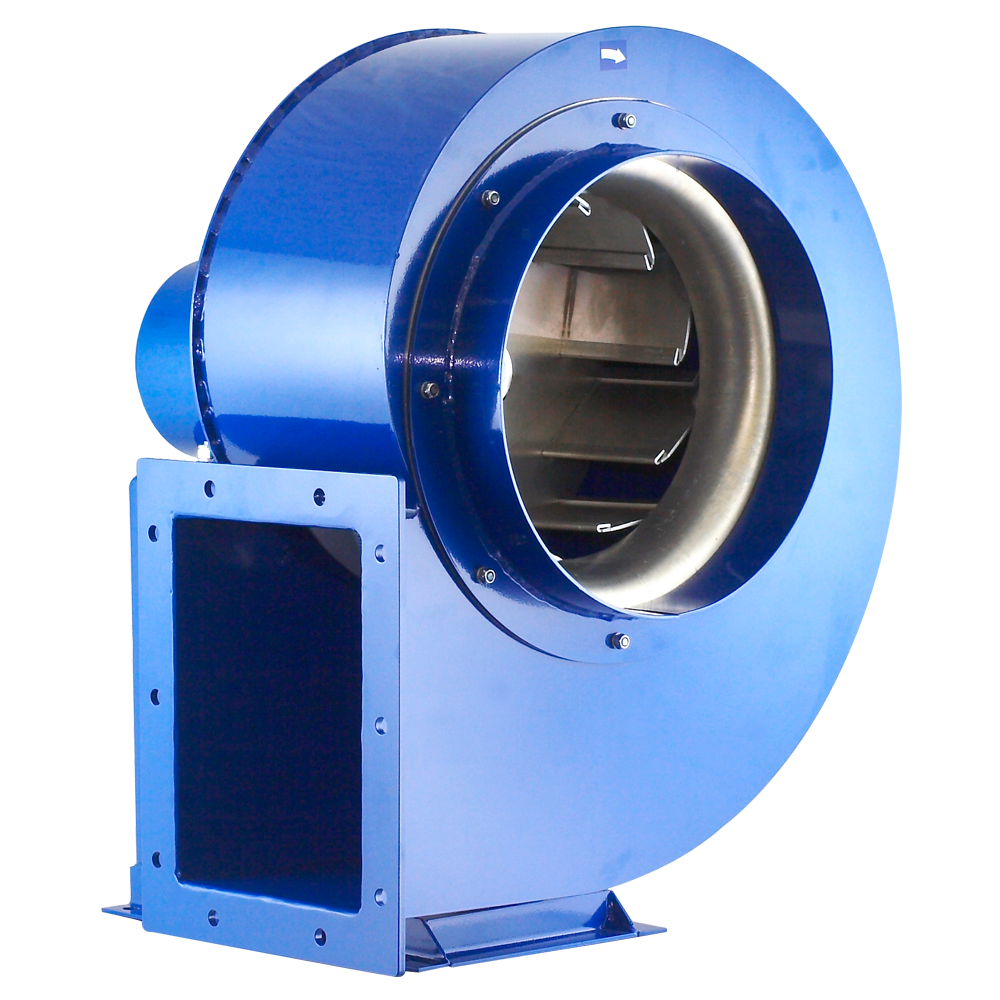

HBB - Radiální ventilátor

HBB

Radiální ventilátor

Vysokotlaké odstředivé ventilátory s přímým pohonem, určené pro dopravu čistého vzduchu.
Požádejte o produkt

Použití

Ventilátory HBB jsou určeny pro dopravu čistého vzduchu. Používají se v různých mechanických ventilačních zařízeních, včetně do:

  • dopravování vzduchu v technologických procesech,
  • ventilační systémy, chladicí a klimatizační zařízení,
  • sušárny.

Konstrukce

  • vysokotlaký odstředivý ventilátor s přímým pohonem,
  • oběžné kolo se zpětně nakloněnými lopatkami, svařované z ocelového plechu, dynamicky vyvážené podle ISO1940-1,
  • skříň ventilátoru svařená z ocelového plechu,
  • ventilátor natřený modrá barva RAL 5010,
  • maximální teplota čerpaného média 80°C,
  • teplota okolí motoru od -20°C do +40°C,
  • obrázek LG270.

Elektromotor

  • asynchronní, třífázové, 230/400 V, 50 Hz (výkon do 2,2 kW),
  • asynchronní, třífázové, 400/690 V, 50 Hz (výkon od 4 kW do 22 kW ),
  • třída účinnosti IE3,
  • třída ochrany IP55,
  • izolační třída F,
  • pro řízení frekvence (třífázové motory).

Speciální verze

  • libovolná postava LG / RD,
  • lakování v jiné barvě než standardní,
  • lakování ve vyšší kategorii korozivity,
  • motor pro jiné napětí a frekvenci než standardní,
  • motor s jinou barvou Třída ochrany IP,
  • motor vybavený čidly nebo přídavným chlazením,
  • těsnění mezi pouzdrem a motorem (doutnající),
  • maximální teplota čerpaného média nad 80°C,
  • okolní teplota motoru -20°C a vyšší +40°C.

Technická podpora

Katalogová karta

Vyberte ventilátor www.fanselectoronline.com

m3/h
Pa

Charakteristika práce

Rozměry

Typ A B C E F G H I J
  mm mm mm mm mm mm mm mm mm
HBB-2-355/53-110T 527 654 422 230 398 133 243 168 278
HBB-2-355/53-138T 527 654 422 230 398 133 243 168 278
Typ K L M S T X G1
  mm mm mm mm mm mm mm
HBB-2-355/53-110T 203 313 49 173.5 122 10 112
HBB-2-355/53-138T 203 313 49 173.5 122 10 112
Typ H1 N1 N2 N3 N4 N5 P1
  mm mm mm mm mm mm mm
HBB-2-355/53-110T 112 37 187 229 297 419 189
HBB-2-355/53-138T 112 37 187 229 297 419 189
Typ P2 P3 X2 ØD ØO ØD1 ØO2
  mm mm mm mm mm mm mm
HBB-2-355/53-110T 226 253 4 193 8 199 12
HBB-2-355/53-138T 226 253 4 193 8 199 12
Typ A B C E F G H I J
  mm mm mm mm mm mm mm mm mm
HBB-2-400/63-220T 629 804 516 265 500 158 328 158 368
HBB-2-450/71-400T 675 821.3 550 300 499 133 243 168 278
HBB-2-500/85-750T 899 1003 677 452 609 201 400 229 448
HBB-2-560/95-1100T 786 940 781 359 560 201 323 251 363
Typ K L M S T X G1
  mm mm mm mm mm mm mm
HBB-2-400/63-220T 238 408 49 227 136 10 125
HBB-2-450/71-400T 203 313 50 215 140 10 112
HBB-2-500/85-750T 269 488 53 308 162.5 12 125
HBB-2-560/95-1100T 291 403 50 237 163 10 125
Typ H1 N1 N2 N3 N4 N5 P1
  mm mm mm mm mm mm mm
HBB-2-400/63-220T 125 31 221 361 411 497 196
HBB-2-450/71-400T 112 27 262 435 497 575 234
HBB-2-500/85-750T 125 25 225 542 575 705 308
HBB-2-560/95-1100T 125 46 371 618 696 781 365
Typ P2 P3 X2 ØD ØO ØD1 ØO2
  mm mm mm mm mm mm mm
HBB-2-400/63-220T 240 276 6 243 10 249 12
HBB-2-450/71-400T 280 314 6 308 10 315 15
HBB-2-500/85-750T 360 394 12 308 10 314 15
HBB-2-560/95-1100T 420 465 6 348 10 354 18
Typ A B C E F G H I J
  mm mm mm mm mm mm mm mm mm
HBB-2-630/106-1850T 994 1254 849 425 780 224 500 294 573
HBB-2-630/106-2200T 994 1254 860 425 780 224 500 294 573
Typ K L M S T X G1
  mm mm mm mm mm mm mm
HBB-2-630/106-1850T 354 633 50 351 174 14 125
HBB-2-630/106-2200T 354 633 50 351 174 14 125
Typ H1 N1 N2 N3 N4 N5 P1
  mm mm mm mm mm mm mm
HBB-2-630/106-1850T 125 25 275 631 725 803 425
HBB-2-630/106-2200T 125 25 275 631 725 803 425
Typ P2 P3 X2 ØD ØO ØD1 ØO2
  mm mm mm mm mm mm mm
HBB-2-630/106-1850T 460 505 6 393 10 399 18
HBB-2-630/106-2200T 460 505 6 393 10 399 18
Typ A B C E F G H I J
  mm mm mm mm mm mm mm mm mm
HBB-2-710/85-2200T 1019 1291 862 443 805 208 531 270 592
HBB-2-710/106-3000T 1040 1259 972 500 780 234 508 284 558
Typ K L M S T X G1 H1
  mm mm mm mm mm mm mm mm
HBB-2-710/85-2200T 330 652 75 388 185 14 125 125
HBB-2-710/106-3000T 333 608 75 421 199 12 150 150
Typ N1 N2 N3 N4 N5 N6 N7 P1
  mm mm mm mm mm mm mm mm
HBB-2-710/85-2200T 36 436 683 836 868 428
HBB-2-710/106-3000T 100 475 755 850 930 954 546
Typ P2 P3 P4 X2 ØD ØO ØD1 ØO2
  mm mm mm mm mm mm mm mm
HBB-2-710/85-2200T 491 536 6 493 12 499 18
HBB-2-710/106-3000T 752 812 852 10 493 12 499 15
Typ A B C E F G H I J K
  mm mm mm mm mm mm mm mm mm mm
HBB-2-800/132-4500T 1117 1339 1238 510 800 327 459 367 499 407
HBB-2-800/132-5500T 1117 1339 1238 510 800 327 459 367 499 407
HBB-2-800/132-7500T 1117 1339 1238 510 800 327 459 367 499 407
Typ L M S T X G1 H1
  mm mm mm mm mm mm mm
HBB-2-800/132-4500T 539 51 339 222 16 100 100
HBB-2-800/132-5500T 539 51 339 222 16 100 100
HBB-2-800/132-7500T 539 51 339 222 16 100 100
Typ N1 N2 N3 N4 N5 N6 P1
  mm mm mm mm mm mm mm
HBB-2-800/132-4500T 100 450 900 968 1000 1189 684
HBB-2-800/132-5500T 100 450 900 968 1000 1189 684
HBB-2-800/132-7500T 100 450 900 968 1000 1189 684
Typ P2 P3 X2 ØD ØO ØD1 ØO2
  mm mm mm mm mm mm mm
HBB-2-800/132-4500T 750 812 6 710 12 716 21
HBB-2-800/132-5500T 750 812 6 710 12 716 21
HBB-2-800/132-7500T 750 812 6 710 12 716 21
